来源：IVD小木匠

一分运气、九分投入、十分努力，膜材方入佳境！

杭州博瑞新材料，2026厦门CACLP，厦门国际博览中心，展位号4-0122/4-0123，欢迎您莅临指导和技术交流！

博瑞NC膜规格型号：

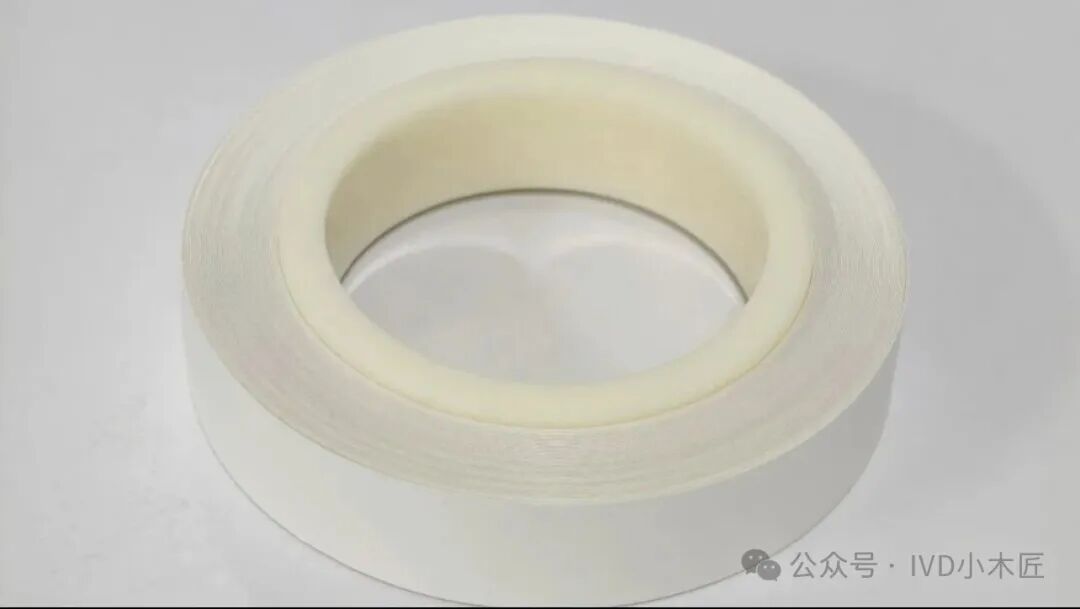

技术分享-免疫层析核心选材之NC膜

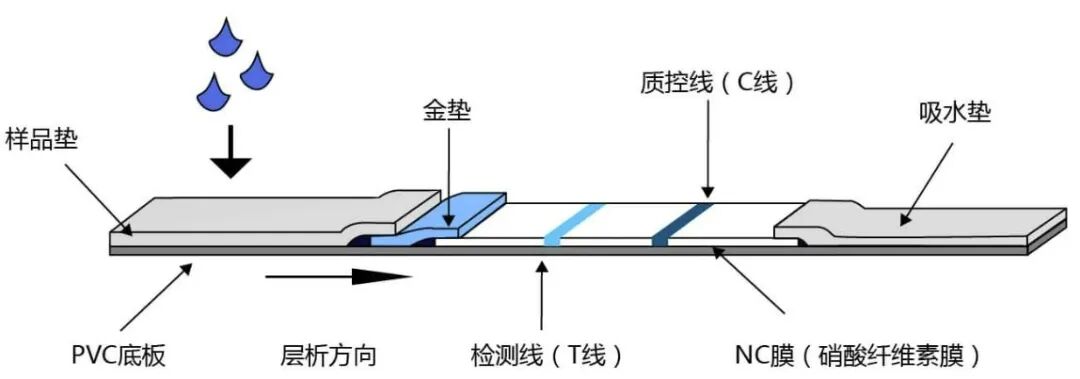

在生物POCT（即时检验）的世界里，检测卡的核心性能往往取决于一个看似简单的部件——硝酸纤维素膜。它被誉为检测系统的“反应芯片”，其性能的优劣，直接决定了检测结果的灵敏度、特异性、稳定性与速度。选对NC膜，是产品研发成功的第一步，也是性能优化的关键一环。

一、NC膜性能核心参数

1. 毛细爬速（s/4cm）

毛细爬速是衡量膜材亲水性与孔隙结构的关键指标，直接影响层析时间与反应充分性。

• 快速膜（＜90 s/4cm）：适用于要求快速检测的场景，但可能因反应时间短而影响灵敏度。
• 中速膜（90–150 s/4cm）：兼顾速度与灵敏度，常用于传染病、妊娠等常见检测项目。
• 慢速膜（＞150 s/4cm）：可为抗原-抗体反应提供更长时间，适合高灵敏度检测需求。

2. 厚度与机械强度

膜材厚度影响样品通量、承载能力及生产适用性：

• 较厚的膜具有更高蛋白承载量和机械强度，适合大样本量或多次洗涤步骤的检测。
• 较薄的膜则具有更快的爬速，适合快速筛查类产品。
• 机械强度直接影响划膜及分切过程中的膜材完整性，对于全自动生产尤为重要。

3. 蛋白结合能力

体现膜表面与蛋白（抗体/抗原）的非共价结合能力。

• 高结合力膜有利于提高检测线密度，提升灵敏度。
• 但结合力过高也可能导致背景升高或非特异性吸附，需结合封闭工艺进行优化。

二、 系统性选型实验设计

遵循“控制变量，系统评估”的原则：

1. 初筛（3-4种候选膜）：固定所有其他条件（抗体、标记物、样品垫、缓冲体系、工艺参数），仅更换NC膜种类。
2. 性能平行测试：
• 基础性能：实测爬速、外观（均一性）。
• 核心性能：灵敏度（LOD/LOQ）、信噪比（S/N）、线性范围、特异性（交叉反应）。
• 重现性：批内差、批间差测试，评估膜本身的均一性和稳定性。
3. 稳定性评估：对表现最优的1-2种膜，制作成品进行加速稳定性试验（如37℃高温、4℃低温、高湿测试）。

三、 工艺适配关键点：让好膜发挥最大效能

膜材的选定只是开始，工艺优化才是释放其潜能的关键。

1. 划膜工艺优化：

• 包被液配方：推荐使用低离子强度缓冲液（如10mM PBS PH7.4） 以减少盐析效应，添加1-5%海藻糖作为冻干保护剂提升蛋白稳定性。 另外，可根据体系需求少量添加乙醇/甲醇以降低表面张力，改善条带铺展均匀性，防止“咖啡环”效应。
• 抗体浓度与划线量：夹心法检测中，包被抗体浓度建议≥1 mg/mL，以确保足够的抗原捕获容量。竞争法检测中，抗体浓度可控制在 0.1~1mg/mL，最后需通过划线浓度梯度验证找到最佳划线量。
• T/C线定位：测试线（T线）与结合垫/样品垫起始点的距离应≥5mm。这段“反应区”的延长，可显著增加样本中标记物与被检物的反应时间，提升灵敏度。

2. 封闭处理原则：

• 现代优质商用膜：市面上销售的NC膜，出厂时已进行表面优化，通常无需额外封闭，可直接使用，简化工艺。
• 特殊情形：对于高脂、高蛋白样本时，若出现背景偏高，可采用0.5%-1% BSA或酪蛋白的PBS溶液进行后封闭，37℃处理30分钟后干燥。

3. 生产适配性：

• 关注膜的卷曲性、背胶粘附力、与划膜/剪切设备的匹配度。在大规模生产前，务必进行上机测试。

四、 常见问题（Q&A）与系统化排查思维

出现问题切忌只归咎于膜，应建立系统化排查逻辑：

1. 线条模糊/拖尾

• 可能原因1：膜爬速过快 → 反应时间不足，未达到结合平衡。对策：换用更慢速的膜。
• 可能原因2：包被抗体浓度或活性不足 → 抗原过量“穿透”。对策：优化包被液配方，增加有效蛋白浓度，或更换抗体。
• 可能原因3：环境湿度过高（＞60%） → 膜吸潮，蛋白扩散加剧。对策：控制生产环境湿度，使用除湿包装。

2. 膜材变质预警

• 外观泛黄、发出乙酸味、层析前沿扭曲不规则：是NC膜化学降解的典型标志，多因存储不当（高温高湿、接触酸碱）或过期所致。必须立即停用该批次膜材。存储建议：密封、避光、干燥（湿度<40%）、常温（15-25℃）。

3. 全血检测背景高、干扰大（系统解决方案）

• 上游处理：添加滤血膜，有效滤除红细胞。

• 膜材选择：选用表面经过特殊亲水处理、孔径结构更均一的高密度NC膜，减少红细胞的物理截留和非特异性吸附。

• 缓冲体系优化：在实验体系中添加适量的表面活性剂和阻断剂，减少细胞和杂蛋白的干扰。

声明：本文仅代表作者观点，不代表平台立场，如果转载涉及版权等问题，请尽快联系我们，我们第一时间更正或删除，谢谢！
